1  概述

1.1  产品特点

a.  产品通过特殊设计和接纳专门的阻燃质料,使电缆具有优异的阻燃性能。产品执行MT818.12和MT386标准。

b.  由于聚氯乙烯电缆料的固有特征,电缆适用于高落差和笔直敷设。

c  聚氯乙烯电缆料具有突出的耐酸、耐碱和耐油性及较高的耐热性能；因此电缆在上述情形中使用时,各项性能均能恒久维持稳固,运行清静可靠。

d.  因聚氯乙烯电缆料的固有特征决议其在强电场下介质消耗较高、且其电导率随电场强度上升而急剧增高，故产品不推荐在3.6/6kV及以上的线路中使用。

1.2  产品用途及适用规模

煤矿用聚氯乙烯绝缘电力电缆用于煤矿井下或地面牢靠敷设的交流50Hz，额定电压Uo/U为0.6/1kV及以下输配电线路中传输电能。也允许使用在系统标称电压不大于电缆额定电压1.5倍的直流系统中。

电缆的额定电压应适合于使用电缆系统的运行状态,用Uo/U(U_m)体现,均为有用值,单位为kV。

U₀——电缆设计用的导体与屏障或金属套之间额定电压；

U ——电缆设计用的导体之间的额定工频电压；

U_m——装备最高电压(使用装备和系统最高电压的最大值)。

各型号电缆的适用规模见表1

表1 电缆型号、名称和适用规模

1.3  产品的品种型号及规格

煤矿用聚氯乙烯绝缘电力电缆的品种和型号见表1。

产品型号各部分意义如下：

       第一位：系列代号M —— 煤矿用阻燃电缆；

       第二位：绝缘质料代号V —— 聚氯乙烯绝缘；

第三位：护套质料代号V —— 聚氯乙烯护套，当电缆有铠装层时为内护层的质料代号；

第四位：铠装层代号 2 —— 双钢带；3 —— 细圆钢丝；4 —— 粗圆钢丝；

第五位：外护套质料代号 2 ——聚氯乙烯外护套。

煤矿用聚氯乙烯绝缘电力电缆的品种和规格见表2。

表2 电缆品种和规格

1.4 使用情形条件和事情条件

a. 种种型号电缆导电线芯的恒久允许事情温度应不凌驾70℃，短路时（最长一连时间不凌驾5s），电缆导体的最高温度不凌驾160℃。

b. 电缆敷设时的情形温度应不低于0℃，若必需在0℃以下的情形下施工，应将电缆预热到0℃以上才华敷设。

c.  敷设时电缆的弯曲半径应不小于电缆外径的15倍。

1.5  警示语

     电缆的维护和使用除一样平常划定外，还应切合《煤矿清静规程》的划定。

2  产品结构

种种型号电缆的横截面结构示意图如图1所示。

MVV 3芯（圆形线芯）                 MVV22 3芯（圆形线芯）

MVV 3芯（扇形线芯）                  MVV22 3芯（扇形线芯）

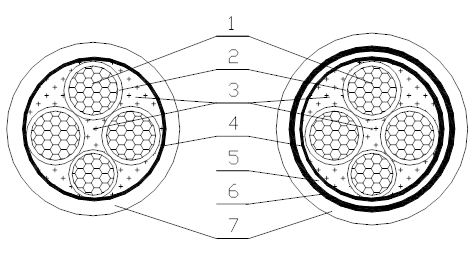

MVV 3+1芯（圆形线芯）                MVV22 3+1芯（圆形线芯）

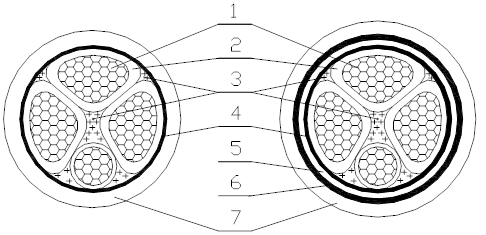

   MVV 3+1芯（扇形线芯）                 MVV22 3+1芯（扇形线芯）

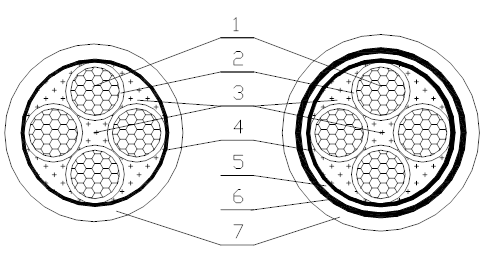

   MVV 4芯（圆形线芯）                   MVV22 4芯（圆形线芯）

MVV 4芯（扇形线芯）                    MVV22 4芯（扇形线芯）
1 导体  2 绝缘  3填充  4 包带  5 内衬层  6 钢带  7 外护套
图1 电缆的横截面结构示意图
