1  概述

1.1  产品特点

a  产品通过特殊设计和接纳专门的阻燃质料，使电缆具用优异的阻燃性能。产品执行MT818.13和MT386标准。

b.  由于交联聚乙烯电缆料的固有特征，电缆适用于高落差和笔直敷设。产品具有优异的化学稳固性，对一样平常酸、碱和油有优异的耐受能力，.因此电缆在上述情形中使用时，各项性能均能恒久维持稳固,运行清静可靠。

c.  产品的耐热性能优良，导体恒久运行事情温度为90℃，短时过载温度可达160℃，短路温度可达250℃，其耐热性能优于其它类型的电力电缆。

d.  产品具有优异的电气性能，其体积电阻系数比聚乙烯高两个数目级，介质消耗角正切比交联聚乙烯低两个数目级，在高电压下更显示其优越性。

1.2  产品用途及适用规模

煤矿用交联聚乙烯绝缘电力电缆用于煤矿井下或地面牢靠敷设的交流50Hz，额定电压Uo/U为8.7/10kV及以下输配电线路中传输电能。

电缆的额定电压应适合于使用电缆系统的运行状态，用Uo/U(Um)体现,均为有用值,单位为kV。

U0——电缆设计用的导体与屏障或金属套之间额定电压；

U——电缆设计用的导体之间的额定工频电压；

Um——装备最高电压(使用装备和系统最高电压的最大值)。

注：U0按系统接地故障一连时间差别分为两类。

详细分类如下：

第一类：U0/U=0.6/1kV(Um=1.2kV)、1.8/3kV(Um=3.6kV)、3.6/6kV(Um=7.2kV)、6/10kV(Um=12kV)

第二类：U0/U=6/6kV、8.7/10kV(Um=15kV)

第一类电缆——用于单相接地故障时间第一次一样平常不大于1min的系统，也可用于最长不凌驾8h，每年累计不凌驾125h的系统；

第二类电缆——用于接地故障时间更长的系统。对电缆绝缘性能要求较高的场合，也应接纳第二类。

 各型号电缆的适用规模见表1

表1电缆型号、名称和适用规模

1.3  产品的品种型号及规格

煤矿用交联聚乙烯绝缘电力电缆的品种和型号见表1。

产品型号各部分意义如下：

第一位：系列代号M—— 煤矿用阻燃电缆；

第二位：绝缘质料代号YJ—— 交联聚乙烯绝缘；

第三位：护套质料代号V—— 聚氯乙烯护套，电缆有外护层时为内护层的质料代号；

第四位：铠装层代号2—— 双钢带；3—— 细圆钢丝；4—— 粗圆钢丝；

第五位：外护套质料代号2——聚氯乙烯外护套。

煤矿用交联聚乙烯绝缘电力电缆的品种和型号见表2。

表2电缆品种和规格

1.4使用情形条件和事情条件

a.交联电缆为全塑结构的电力电缆，应注重避免碰撞和过小的弯曲,以免损坏电缆。

b  电缆恒久运行温度(即电缆导电线芯恒久允许事情温度)不得凌驾90C，短期过载温度不得凌驾150C。在短时过载温度下的运行时间，整年累计不得凌驾100小时，短路温度不得凌驾250C，短路最大一连时间不得凌驾5秒。

1.5装置敷设

a.电缆敷设时，情形温度应不低于0C，若需要在0C以下情形温度下敷设，电缆必需予先预热后方可敷设。

b.电缆敷设时，最小弯是曲径应不小于电缆外径的15倍。

c.电缆终端和电缆中心讨论应严酷凭证电缆终端和电缆中问讨论装置规范举行。我公司高压交联电缆(Uo为3.6kV及以上)的绝缘屏障(玄色层)接纳可剥离型交联半导电屏障，可以很容易的从绝缘上将其完整的剥离下来。剥绝缘屏障时应小心操作，应将半导体电层剥清洁,不可有残留,也不可损伤绝缘。

d.在敷设施工和使用历程中，应严防水份和潮气进入电缆线芯和绝缘内里，以防水树放电。

1.6  警示语

电缆的维护和使用除一样平常划定外，还应切合《煤矿清静规程》的划定。

2 产品结构

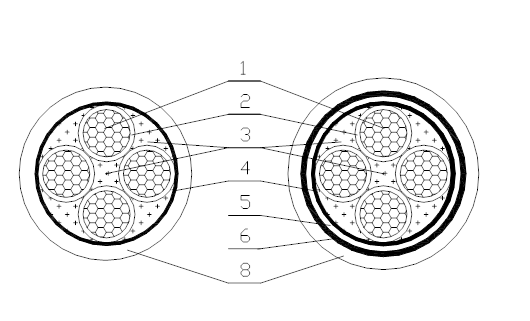

MYJV(4芯)                           MYJV22(4芯)

1铜导体              2绝缘         3填充        4包带

5隔离套（内衬层））   6铠装钢带     7铠装钢丝    8外护套

图1  电缆结构示意图
